用变频器驱动电动机时直流电抗器的选用技术方

    直流电抗器如图8-4所示，主要接在变频器P1、P（或+）端子之间。直流电抗器的作用是削弱变频器开机瞬间电容充电形成的浪涌电流，同时提高功率因数。与交流电抗器相比，直流电抗器不但体积小，而且结构简单，提高功率因数更为有效，若两者同时使用，可使功率因数达到0.95，大大提高变频器的电能利用率。    常用直流电抗器的规格如表8-3所示。

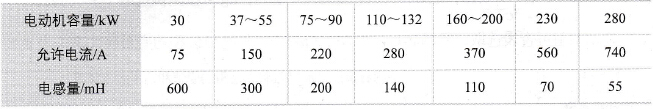

    图8-4    直流电抗器    表8-3    常用直流电抗器的规格
