交-直-交电压型变频器的基本电路

    交-直-交电压型变频器的构成如图3-1所示。交-直-交电压型变频器不仅被广泛地应用于电力拖动调速系统中，而且也被普遍用于高精度稳频稳压电源和不间断电源。这种变频器由整流器和逆变器两部分组成，在逆变器的直流侧并联有大电容，用来缓冲无功功率。

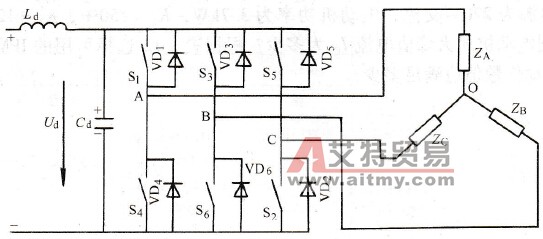

    图3-1    交-直-交电压型变频器的构成    三相电压型逆变器的基本电路如图3-2所示。图中，直流电源并联一大容量滤波电容器Cd。由于Cd的存在，使直流输出电压具有电压源的特性，内阻很小。这使逆变器的交流输出电压被钳位为矩形波，与负载性质无关。交流输出电流的波形和相位由负载功率因数来决定。在异步电动机变频调速系统中，这个大电容同时又是缓冲负载无功功率的储能元件。直流电路电感Ld起限流作用，电感量很小。
    图3-2    三相电压型逆变器的基本电路    三相逆变电路由六只具有单向导电性的功率半导体开关S1～S6组成。每只功率开关上反并联一只续流二极管，为负载的滞后电流提供一条反馈到电源的通路。六只功率开关每隔60°电角度触发导通一只，相邻两相的功率开关触发导通时间互差120°，一个周期共换相六次，对应六个不同的工作状态（又称六拍）。根据功率开关的导通持续时间不同，可以分为180°导电型和120°导电型两种工作方式。
