三菱FR-500系列变频器面板的拆卸技术方法
来源：艾特贸易2017-06-04
简介面板拆卸包括前盖板的拆卸和操作面板 ( FR-DU04) 的拆卸（以 FR-A540-0.4K ～ 7.5K 型号为例）。 1 ．前盖板的拆卸 前盖板的拆卸如图 5-3 所示，具体过程如下。 图 5-3 前盖板的拆卸 ①用手握
面板拆卸包括前盖板的拆卸和操作面板( FR-DU04)的拆卸（以FR-A540-0.4K～7.5K型号为例）。 1．前盖板的拆卸 前盖板的拆卸如图5-3所示，具体过程如下。

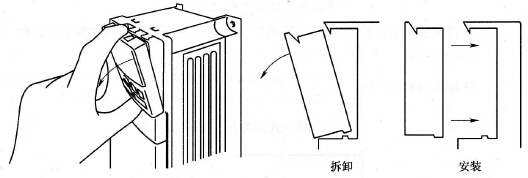

图5-3 前盖板的拆卸 ①用手握住前盖板上部两侧并向下推。 ②握着向下的前盖板向身前拉，就可将前盖板拆下。 2．操作面板的拆卸 如果仅需拆卸操作面板，可按图5-4所示方法进行操作，在拆卸时，按着操作面板上部的按钮，即可将面板拉出。
图5-4 拆卸操作面板
