采用谐振直流环节变频的异步电动机磁场定向控

    图3-23所示为采用谐振直流环节变频的异步电动机磁场定向控制系统原理图。
    图3-23    谐振直流环节变频器的异步电动机磁场定向控制系统原理图

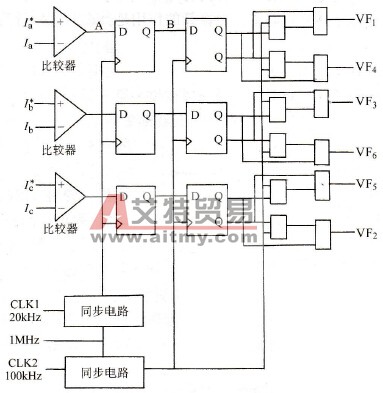

    图3-24    逻辑控制电路    变频器由不控整流电路、谐振电路和PWM电压型逆变电路组成。谐振电路由Lr与Cr构成，插在直流环节滤波电容器Cd与逆变器之间，逆变器的开关器件为MOSFET。由于采用谐振型变频器，开关器件在零电压或零电流下开通与关断，此电路不需要缓冲电路以及防止上、下桥臂直通的开关死区。    逆变器的开关顺序由比较器对基准电流和检测电流进行比较后决定。比较器的输出信号送入图3-24所示的逻辑控制电路，以保证功率器件的通断时刻与直流环节电压过零时刻同步，即每当直流环节电压谐振至零时，产生门极信号，开通功率器件。逻辑控制电路的输出波形如图3-25 所示，其输出频率与CLK2同步，可调到接近于谐振电路的谐振频率。

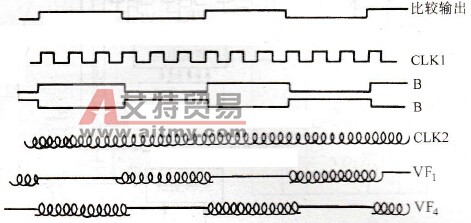

    图3-25    逻辑电路的输出波形
